事務所のエアコンを使うと電源ブレーカが切れると言うことで、設備の点検をさせて頂きました。

現地確認にて漏電ブレーカ切れる症状であったため、電源回路の絶縁抵抗測定を実施し原因調査を進めた所、エアコン室外機のコンプレッサーが漏電故障している事を確認しました。

今回は『修理見積り』と『更新見積り』の2つの案を提案をさせて頂き、エアコン本体の更新案を採用して頂き、後日エアコン本体の更新をさせて頂きました。

長期保全の観点から耐用年数を迎えたキュービクルの更新をさせて頂きました。

昨年よりお客様の要望に合わせて部分更新や、一括更新等の提案をさせて頂いた結果、今回は一括更新にて作業を実施しました。

また近年更新した設備の再利用や、変圧器の集約等も提案させて頂きました。

◆更新作業までのおおまかな流れ

① 現場確認　→　お見積り(更新要望等のすり合わせ)　→　ご発注

② キュービクル仕様書の作成・確定　→　キュービクル手配　→　停電作業日の調整

③ 電力会社への申請、消防署への申請等

④ 更新作業（仮設電源・クレーン車の準備、撤去した変圧器等のPCB調査、耐圧試験・リレー試験等）

※工事規模：第一キュービクル・・・約９００KVA程度、筐体/５面体

耐用年数が経過したお客様のキュービクルを更新させて頂きました。

◆今回の更新ポイント

① 高圧引込ケーブルの再利用（計器再利用などの電力会社協議）

② 将来増設用の変圧器スペースの確保（将来用設備の容量検討）

③ 変圧器容量の最適化（負荷電流の測定実施による変圧器容量の選定）

・自社で現地基礎と入線口等が合うように、アングル加工や下処理を行っています。

・全停電の作業（2日間）がスムーズに行えいるように、重要な準備作業です。

お客様の要望により、変圧器劣化診断をさせて頂きました。

———————————————————————————————————-

◆試験目的：年数経過した変圧器の劣化診断を行い、更新時期の判断をおこう。

◆試験内容：絶縁油ガス分析・性能試験、フルフラール分析、PCB検査等

◆試験結果：検査機関にて分析を行い、残存使用可能年数の判定を行います。

———————————————————————————————————-

・更新時に大きな初期投資が必要になる、比較的大きい容量の変圧器等の診断に有効です。

・変圧器容量：500KVA、1000KVA　~

◆今回はモータ制御に安川電機のインバータA1000を使用に対して、対策の可否を検討を実施

設備更新において大型モータの回転制御にインバータ等が使用されている場合、

高調波流出計算書を作成しその抑制に努める必要があります。

———————————————————————————————————-

①高調波流出計算書にて対策が必要である事を確認

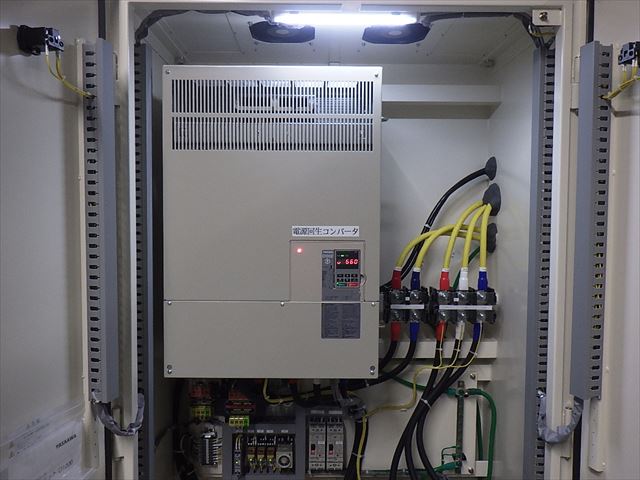

②対策手法として、案A：アクティブフィルタ、案B：電源回生コンバータ/D1000（安川電機）の設置を検討

③今回は、技術面（高調波低減、モータ出力）、コスト面で優位な案B：D1000を採用

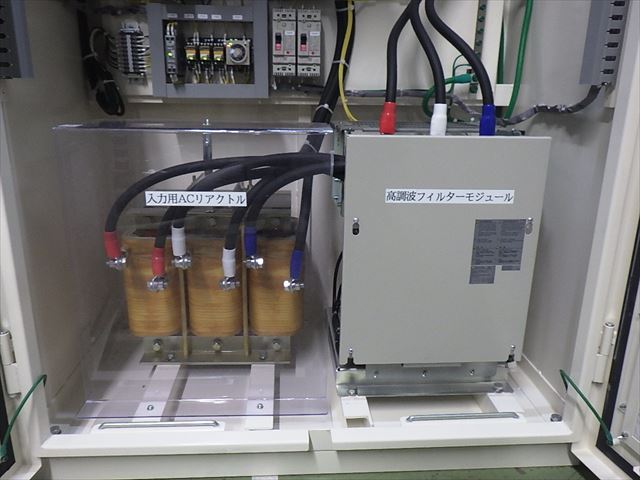

④モータ電源盤の改造を検討、実施し高調波対策を完了
